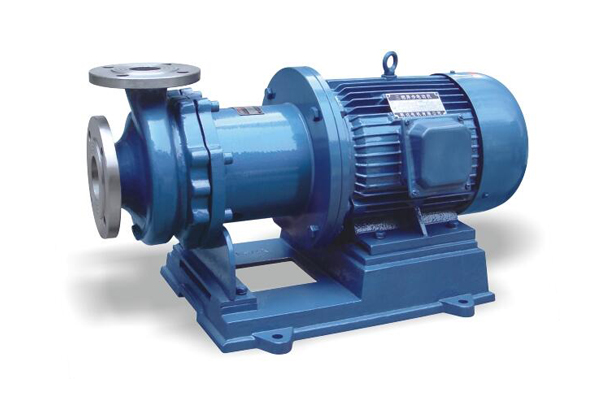

CQB型磁力驅動泵概述

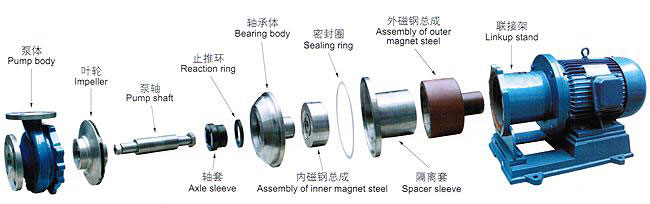

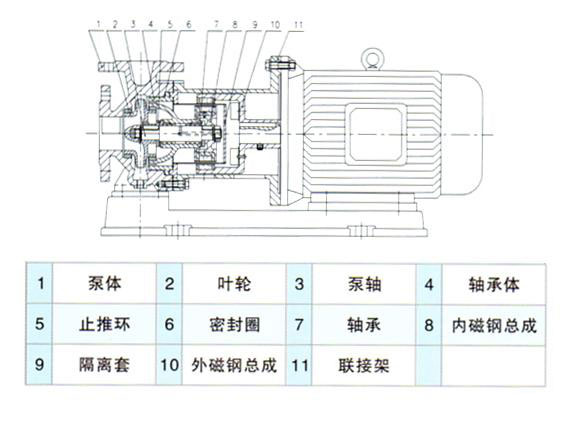

CQB型磁力泵通常由電動機，磁力偶合器和耐腐蝕離心泵組成。其主要特點是利用磁力偶合器傳遞動力、完全無泄漏采用多重循環冷卻結構，保證了原動力和磁傳動的可靠性和穩定性，同時采用柱銷聯軸器減少了泵的噪音和震動，便拆式和柱銷聯軸器同時使用，使泵的結構增長，更有利于泵的散熱。同時，也十分方便用戶的維修或更換零件，在泵的外轉子部分還設計了散熱風葉，確保磁鋼的穩定性。CQB系列磁力泵是磁力泵全國聯合設計組開發的新型完全無泄漏耐腐泵，其技術經濟指標與國外同類產品八十年代末的水平相當。
CQB型磁力驅動泵性能特點
CQB型磁力泵過流部分采用全不銹鋼材料，對有機酸，有機化合物，堿、中性溶液和多種氣體都有良好的耐腐蝕性，雙螺旋槽碳石墨軸承和硬質合金軸套的磨合，具有較強的耐磨性，保證了產品的壽命，是無泄漏輸送腐蝕性介質的理想泵。

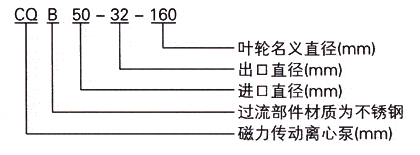

CQB型磁力驅動泵型號意義
CQB型磁力驅動泵性能參數
型 號 | 口徑 | 流量 (m3/h) | 揚程 (m) | 電機功率 (kW) | 電 壓 (V) | 材 質 | |
進口 | 出口 | ||||||
CQB32-20-125 | 32 | 20 | 3.2 | 20 | 1.1 | 380 | 不 銹 鋼 |
CQB32-20-160 | 32 | 20 | 3.2 | 32 | 1.5 | 380 | |
CQB40-25-125 | 40 | 25 | 6.3 | 20 | 2.2 | 380 | |
CQB40-25-160 | 40 | 25 | 6.3 | 32 | 3 | 380 | |
CQB40-25-200 | 40 | 25 | 6.3 | 50 | 5.5 | 380 | |
CQB50-32-125 | 50 | 32 | 12.5 | 20 | 3 | 380 | |
CQB50-32-160 | 50 | 32 | 12.5 | 32 | 4 | 380 | |
CQB50-32-200 | 50 | 32 | 12.5 | 50 | 7.5 | 380 | |
CQB50-32-250 | 50 | 32 | 12.5 | 80 | 18.5 | 380 | |
CQB65-50-125 | 65 | 50 | 25 | 20 | 4 | 380 | |
CQB65-50-160 | 65 | 50 | 25 | 32 | 7.5 | 380 | |
CQB65-40-200 | 65 | 40 | 25 | 50 | 15 | 380 | |
CQB65-40-250 | 65 | 40 | 25 | 80 | 18.5 | 380 | |
CQB80-65-125 | 80 | 65 | 50 | 20 | 7.5 | 380 | |
CQB80-65-160 | 80 | 65 | 50 | 32 | 15 | 380 | |
CQB80-50-200 | 80 | 50 | 50 | 50 | 18.5 | 380 | |
CQB80-50-250 | 80 | 50 | 50 | 80 | 37 | 380 | |
CQB100-80-125 | 100 | 80 | 100 | 20 | 15 | 380 | |
CQB100-80-160 | 100 | 80 | 100 | 32 | 18.5 | 380 | |
CQB100-65-200 | 100 | 65 | 100 | 50 | 37 | 380 | |
CQB100-65-250 | 100 | 65 | 100 | 80 | 55 | 380 | |
注:每個型號都可配防爆電機 | |||||||
CQB系列磁力驅動泵適用于石油、化工、制藥、冶煉、電鍍、環保、食品、影視洗印、水處理、國防等行業，是輸送易燃、易爆、揮發、有毒、稀有貴重液體和各種腐蝕性液體的理想設備。適用于輸送吸入壓力不大于0.2MPa，較大工作壓力1.6MPa，溫度不超過100℃，密度不大于1600kg/m3，粘度不大于30×10-6m2／S的不含硬顆粒和纖維的液體。

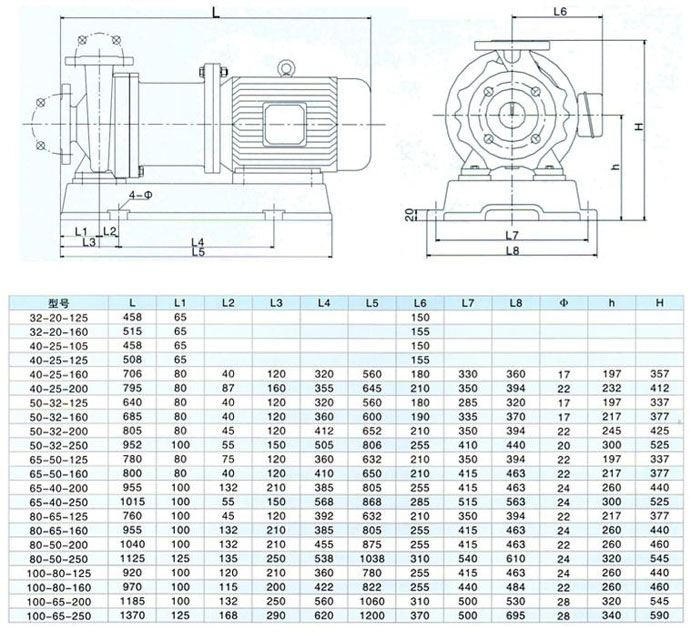

CQB型磁力驅動泵安裝尺寸圖
