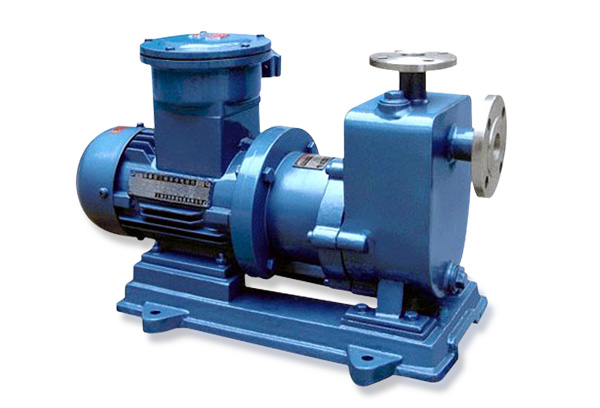

ZCQ型自吸式磁力驅動泵

ZCQ型自吸式磁力驅動泵

ZCQ型自吸式磁力泵既有CQ型磁力泵全密封、無泄漏、耐腐蝕的特點。又集自吸于一身,不需底閥和引灌水,自吸高度4米,可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位,抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體,以及循環水設備配套,特別是易漏、易燃、易爆液體的抽送。

查看更多【自吸泵】產品

021-62586878

ZCQ型自吸式磁力泵既有CQ型磁力泵全密封、無泄漏、耐腐蝕的特點。又集自吸于一身,不需底閥和引灌水,自吸高度4米,可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位,抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體,以及循環水設備配套,特別是易漏、易燃、易爆液體的抽送。

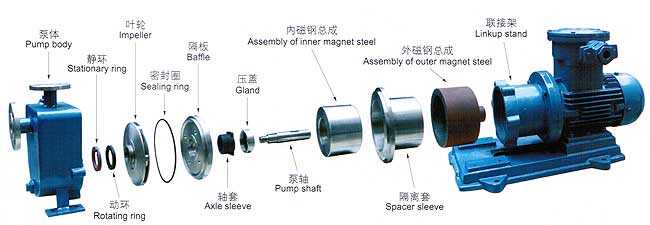

ZCQ型自吸磁力驅動泵(工作原理) 本泵采用外混式軸向回水泵體結構,泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成,結構見圖一。

ZCQ型自吸磁力泵啟動后,在離心力的作用下,吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣氷混合物,混合物經蝸殼進入氣液分離室,隨著速度減慢,導致氣水分離,空氣由泵出液口排出,液經回水孔返回泵內, 經過多次循環,進液管道中的空氣被排凈,使泵內形成一定的真空度,達到自吸的作用。

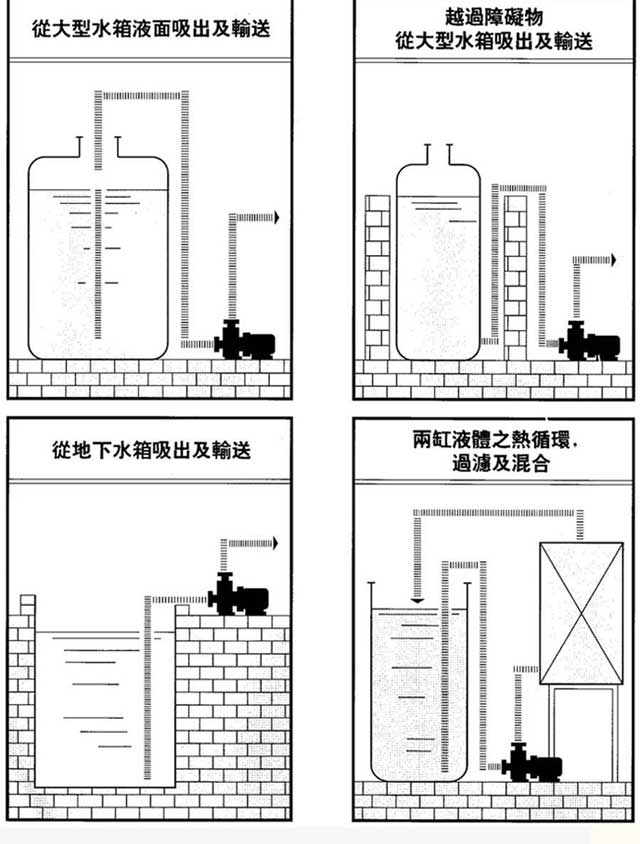

ZCQ型自吸式磁力驅動泵裝置實例

ZCQ型自吸式磁力驅動泵裝置實例

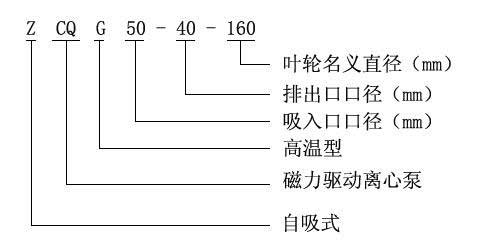

ZCQ型自吸式磁力驅動泵型號意義

 ZCQ型自吸式磁力驅動泵型號意義

ZCQ型自吸式磁力驅動泵性能參數

型號

口徑

流量 (m3/h)

揚程

電機功率 (kW)

電壓

(V)

材質

進口

出口

ZCQ20-12-100

20

12

3

12

0.37

220/380

不銹鋼

ZCQ25-20-115

25

20

6.6

15

1.1

380


ZCQ32-25-115

32

25

6.6

15

1.1

380


ZCQ32-25-145

32

25

6.6

25

1.1

380


ZCQ40-32-132

40

32

10.8

20

2.2

380


ZCQ40-32-160

40

32

12

32

4

380


ZCQ50-40-145

50

40

14.4

25

4

380


ZCQ50-40-160

50

40

13.2

32

4

380


ZCQ50-40-200

50

40

7.8

50

5.5

380


ZCQ65-50-145

65

50

16.8

25

5.5

380


ZCQ65-50-160

65

50

27

32

7.5

380


ZCQ80-65-125

80

65

50

20

7.5

380


ZCQ80-65-160

80

65

50

32

15

380


ZCQ80-65-200

80

65

50

50

18.5

380


注:每個型號都可配防爆電機

ZCQ型自吸式磁力驅動泵產品用途

可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液、毒液、揮發性液體,以及循環水設備配套,特別是易漏、易燃、易爆液體的抽送。

ZCQ型自吸式磁力驅動泵產品優勢

ZCQ型自吸式磁力驅動泵以靜密封取代動密封,使泵的過流部件處于完全密封狀態,徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病,泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石墨等材料制造,既有CQ型磁力驅動泵的功能,又集皂吸于一身,不需底閥和引灌水,自吸高度4米。該磁力泵結構緊湊,外形美觀,體積小,噪音低,運行可靠,使用維修方便。

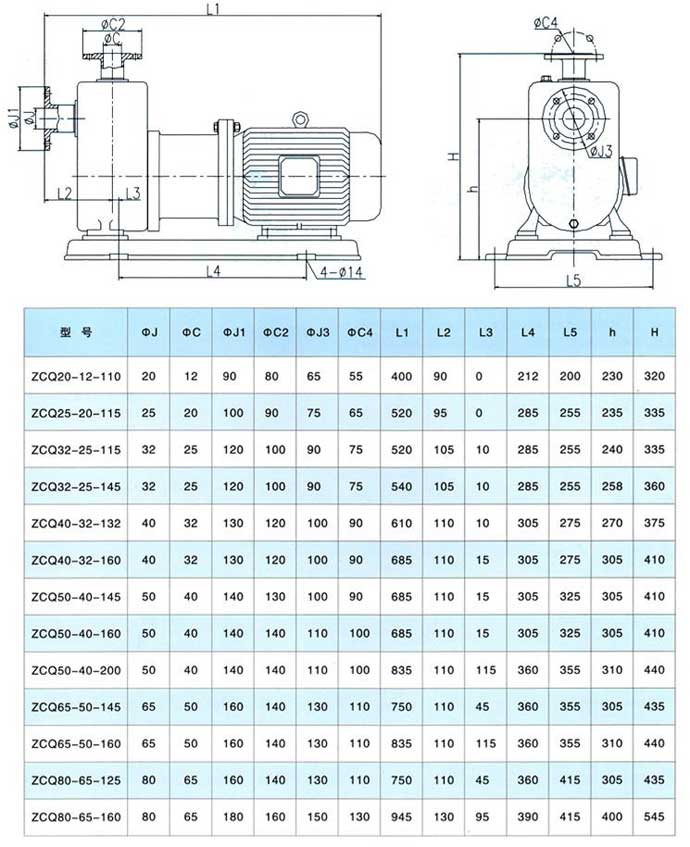

ZCQ型自吸式磁力驅動泵安裝尺寸圖

ZCQ型自吸式磁力驅動泵安裝尺寸圖

ZCQ型自吸式磁力驅動泵安裝尺寸圖
