當前位置：離心泵廠家 / 新聞動態 / 公司新聞 / 不銹鋼電動隔膜泵的口徑如何選擇

不銹鋼電動隔膜泵的口徑如何選擇

發布人：隔膜泵廠家發布日期：2021-10-14 點擊率：本文關鍵詞：不銹鋼電動隔膜泵,電動隔膜泵

不銹鋼電動隔膜泵電機通過聯軸器和減速機帶動泵體左右兩端連桿軸上的隔膜左右往復運動。在不銹鋼隔膜泵左右兩個泵腔里裝有上下四個單項球閥，隔膜的左右運動使泵腔內的容積產生有規律的改變。迫使四個單項球閥交替的開啟和關閉，從而將液體吸入和排出產生流體，這就是電動隔膜泵原理，也可以直接定義電動隔膜泵原理為往復泵。

不銹鋼電動隔膜泵主要優點是：通過性能好，可代替離心泵、泥漿泵、雜質泵良好的通過大顆粒雜質、泥漿等，以專業鑄就品質，可根據客戶需求加配防爆電機、無調速、變頻調速等功能。

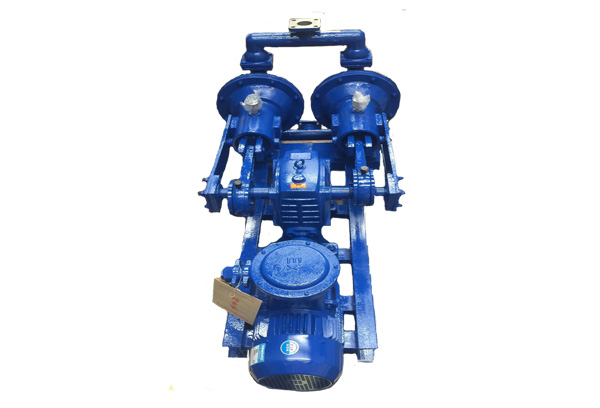

DBY-65-50 不銹鋼電動隔膜泵

圖：DBY-65-50 不銹鋼電動隔膜泵

不銹鋼電動隔膜泵口徑的選擇和確定主要依據閥的流通能力即Cv。在各種工程的儀表設計和選型時，都要對隔膜泵進行Cv計算，并提供隔膜泵設計說明書。從隔膜泵的Cv計算到閥的口徑確定，一般需經以下步驟：

1、計算流量的確定。現有的生產能力、設備負荷及介質的狀況，決定計算流量的Qmax和Qmin.

2、閥前后壓差的確定。根據已選擇的閥流量特性及系統特點選定S(阻力系數)，再確定計算壓差。

3、計算Cv。根據所調節的介質選擇合適的計算公式和圖表，求得Cmax和Cmin.

4、選用Cv。根據Cmax，在所選擇的產品標準系列中選取>Cmax且與其*接近的上等C.

5、隔膜泵開度驗算。一般要求*大計算流量時的開度≯90%，*小計算流量時的開度≮10%。

6、不銹鋼電動隔膜泵實際可調比的驗算。一般要求實際可調比≮10。

7、閥座直徑和公稱直徑的確定。驗證合適后，根據C確定。
